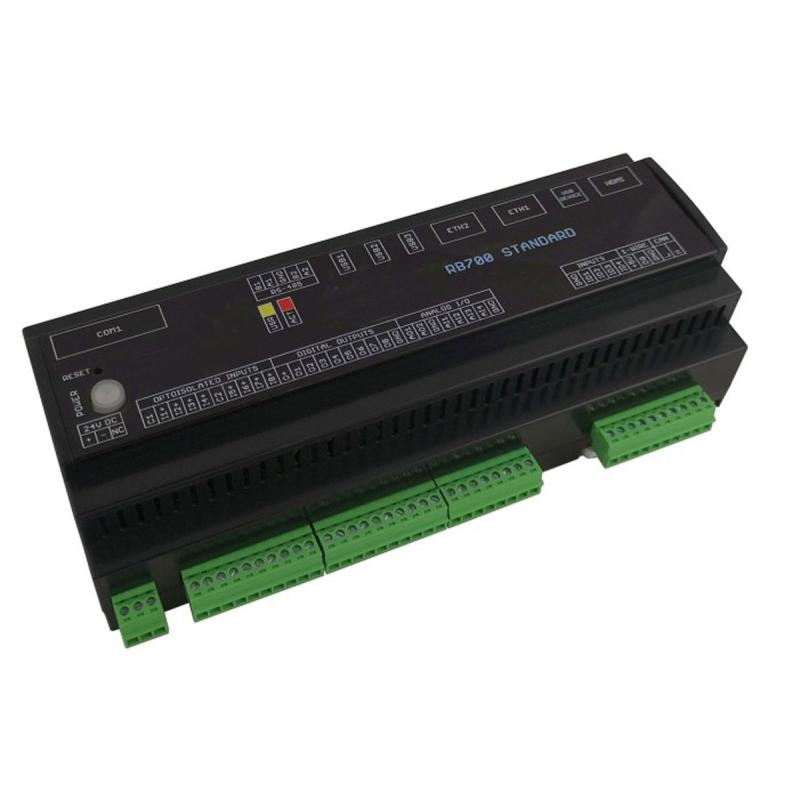

Raspberry Pi RB700 Standard

Raspberry Pi RB700-STANDARD

Raspberry Pi RB700 ist ein Computer für den Einsatz in industriellen Steuerungs- und Automatisierungssystemen. Die Modelle werden vom Raspberry Pi Compute Module 4 und Linux-System angetrieben. Das Modell RB700 ist in drei Versionen erhältlich: ESSENCE, STANDARD und ADVANCE. Die Versionen unterscheiden sich in der Anzahl der verfügbaren Schnittstellen. Die ESSENCE-Version ist die einfachste und verfügt im Vergleich zur STANDARD-Version nicht über USV, HDMI, analoge I/O und TPM. Die ADVANCE-Version verfügt im Vergleich zur STANDARD-Version über zwei M.2-Anschlüsse und zwei zusätzliche RS-232-Ports. M.2-Anschlüsse ermöglichen die Montage eines Modems mit Unterstützung für Dual-SIM- und SSD-Festplatten oder jedes andere Modul, das PCIe 2.0 unterstützt. Die eingebaute USV auf Basis von Superkondensatoren sorgt für die Eliminierung kurzer Stromunterbrechungen und eine sichere Systemabschaltung. Die USV wird vom Mikrocontroller gesteuert, der im Falle der Rückkehr der Stromversorgung den Neustart des Systems sicherstellt. Alle Versionen verfügen über folgende Schnittstellen: zwei RS-485, zwei Ethernet, CAN, 1-WIRE, RS-232, 12 digitale Eingänge (8 opto-isolierte, 4 potentialfreie Kontakte) und 8 digitale Ausgänge.

TECHNISCHE SPEZIFICATIONEN

CPU & Memory

• SoC: Broadcom BCM2711, quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
• RAM Memory: 1 GB LPDDR4 (optional bis zu 8GB)
• Flash Memory: 8 GB eMMC (optional bis zu 32GB)

Stromversorgung

• Versorgungsspannung: 24V DC (20 ... 32V)
• Stromverbrauch: CPU 100% load: 0,25A / CPU 1% laod: 0,16A

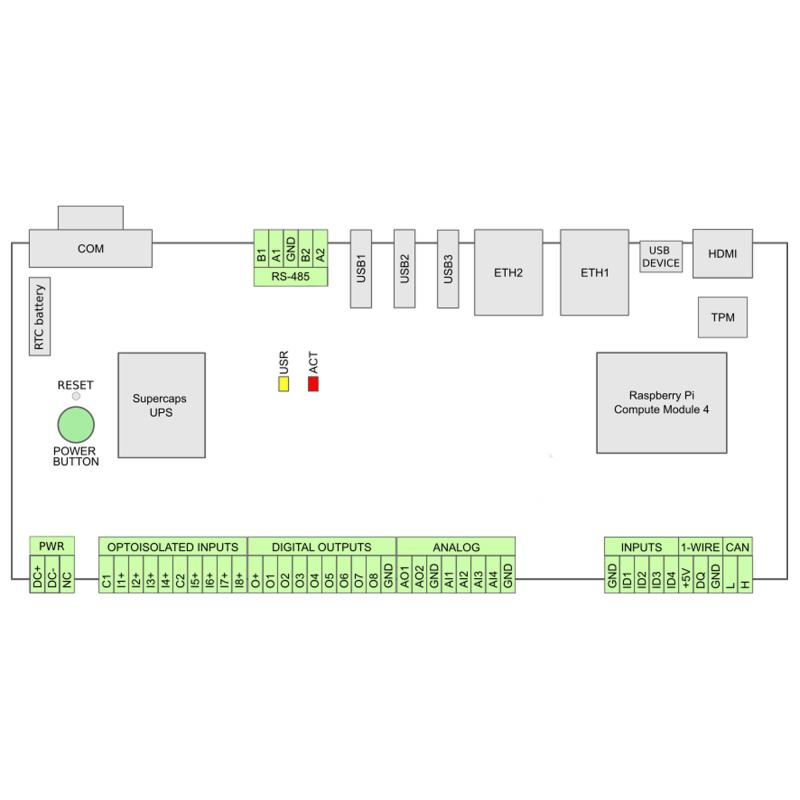

Interfaces & I/O - Version: Standard

• Ethernet 1Gbit, RJ-45
• Ethernet 100Mbit, RJ-45
• 2 x RS-485, Terminalblock
• RS-232, DB9 male
• 1-WIRE, Terminalblock
• CAN FD, Terminalblock
• 8 x digitaler opto-isolierter Input
• 4 x Dry Contact Input
• 8 x Open Drain Output
• 4 x Analoger Input
• 2 x Analoger Output
• Trusted Platform Module
• Supercapacitor based UPS
• Mini USB 2.0 Type B
• 3 x USB Host 2.0 Type A

I/O Parameter

• Digital opto-isolated inputs: Low-level input voltage: 0 ... +5V DC, High-level input voltage: +10 ... +28V DC, Isolation voltage: 5 kV RMS, Input resistance: >=10kO
• Open drain outputs: Maximum current: 500 mA, Maximum voltage: 28 V DC,
• Analog inputs: Voltage Range: 0 ... +10V, Resolution: 10-bit
• Analog outputs: Voltage Range: 0 ... +10V, Resolution: 10-bit
• 5V output DC: Maximum current: 0.1A
• Terminal Blocks: Wire range: 0,5 - 1,5 mm², 28-16 AWG, Torque: 0,2 Nm, Strip length: 7 mm

Standards:

• EU Standard: EN IEC 61326-1:2021

Environment:

• EMC Emission: Gruppe 1 Klasse A und Klasse B Ausrüstung nach EN IEC 61326-1:2021
• EMC Immunität: Industrielle elektromagnetische Umgebung nach EN IEC 61326-1:2021
• Betriebstemperatur: 0°C ~ 50°C
• Relative Luftfeuchtigkeit bei Betrieb: 5 ~ 90%, nicht kondensierend
• Storage Temperature: -25°C ~ 50°C
• Schutzart: IP20

Sonstiges:

• Watchdog: Two watchdogs: SoC BCM2711 eingebaut, verbunden mit GPIO.
• RTC Backup Batterie: CR2032, 3V
• Abmessungen: 212 x 114 x 59 mm (inklusive Terminal Block Anschlüsse)
• Mount: DIN rail, wall mount
• Material: ABS
• Gewicht: 351 g
